1. Ersetzen Sie den manuellen Abgabevorgang, um eine automatische Produktion, einfach, bequem, Hochgeschwindigkeit und genau zu erreichen, mit einem Fehler von 0,1 g.
2. Die Programmdatei wird über ein USB -Flash -Laufwerk hochgeladen und heruntergeladen, was für die Datenverwaltung und -speicherung geeignet ist
3. Die Maschine hat eine Nadelsteuerung, es ist keine externe Unterrichtsscheibe erforderlich, und es ist einfacher und bequemer zu debuggen als ähnliche Maschinen
4. CAD -Grafikerkennung, vereinfachte Lehre und genaue Flugbahn
5. Verwenden von x, y und z dreiachsiger Verknüpfung kann jede Grafik einmal oder mehrmals geklebt werden. Es kann realisieren DOT -Sprühen, Linienkleber usw. und die Größe der Klebstofflinie ist einstellbar
Reisebereich: 1300*800*300
Maximale Geschwindigkeit: xyz.1000mm/s
Getriebemodus: Shangyin Schraubführer Schiene
Servosystem: Huichuan
Netzteil AC-220V, Leistung 7,5 kW
Ausgestattet mit 2 Gummischläuchen von 4,5 Metern und 1 Satz Schaumstoffkleber.
|
Projekt |
Ausgabemaschine |
|
|
Modell |
CW-13820 |
|
|
Verarbeitungsbereich (MM) |
X, Y, Z -Achse |
1300x800x200 |
|
Höchstgeschwindigkeit (mm/s) |
XY/Z -Achse |
1000 mm/s 300 mm/s |
|
Maximale Last (kg) (<80 mm/s) |
Tabelle/ Z -Achse |
100 kg 7,5 kg |
|
Anzeigemodus |
Unterrichtskasten LCD |
|
|
Bearbeitungsmodus |
Unterrichtskiste |
|
|
Übertragungsmodus |
XY Timingriemen/Z Schraube |
|
|
Motorsystem |
Inovance Servo 400W, Z -Achse mit Bremse |
|
|
Wiederholen Sie die Positionierungsgenauigkeit (MM) |
± 0,05 |
|
|
Strombedarf |
220 V 2 kW |
|
|
Umweltanforderungen |
5 ～ 40 ℃ |
|
|
Abmessungen (mm) |
1850x1200x1700 |
|
|
Gewicht (kg) |
800 |
|
◎ Hochfest quadratische Schweißgerätekörper, ein ganzes Stück 15 mm dicker Stahlplattenbodenplatte, so dass die Vertikalität der XYZ-Achse hoch ist und die Verarbeitungsgenauigkeit der Geräte verbessert;
◎ Standalone -Betrieb, die einfachste Installation;
◎ Es ist nicht erforderlich, mit einem externen Computer übereinstimmen, um eigenständige und einfache Betriebseinstellungen auszuführen.
◎ Humanisierte Unterrichtsbox ermöglicht es Ihnen, eine Vielzahl komplexer Programme problemlos zu vervollständigen, sodass: Batch -Modifikation, Array -Kopie, grafische Übersetzung, grafische Skalierung, automatische Rundung und andere erweiterte Funktionen;
◎ Unterstützung von dreiachsigen Raum linearer Interpolation, Drei-Achsen-Raumbogen-Interpolation, elliptische Bogen-Interpolation;
◎ Übergehen Sie den Speed-Look-Ahead-Algorithmus, automatische Rundendeckgeschwindigkeit;
◎ Verfolgung der Verzögerungsöffnung, frühes Schließen und anderen Funktionen zur Lösung des Problems der Kleberakkumulation am Start- und Endpunkt.
|
CW-13820Configuration List |
||||
|
Projekt |
Produktname und Spezifikationen |
Marke |
Menge |
Bemerkung |
|
rahmen |
60 Quadratrohr, Blech |
Changwang |
1 |
|
|
Servomotor |
400W+750W |
Anaskenz |
3 |
|
|
Module |
Htb14 |
Chengda |
|
|
|
Führung |
EGH15 |
Hiwin |
8 |
|
|
Schrauben |
16 |
Tbi |
1 |
|
|
Zahnriemen |
5m |
Tore |
4 |
|
|
Steuerungssystem |
3-V8 |
Vollzeit |
1 |
|
|
Elektronische Steuerung |
|
Chint |
1 |
|
|
Schalttaste |
|
Yijia |
6 |
|
|
Stromversorgung wechseln |
S350-24 |
Meanwell |
1 |
|
|
Photoelektrischer Sensor |
In-SX674 |
Huayifeng |
3 |
|

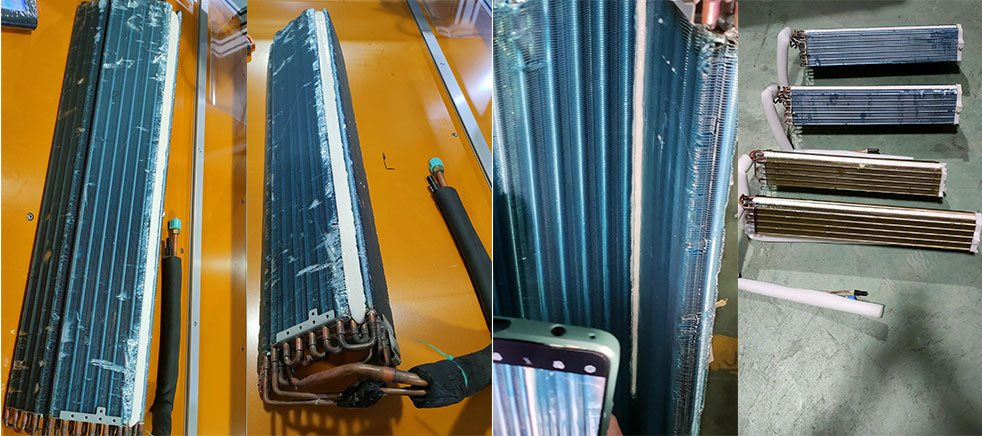

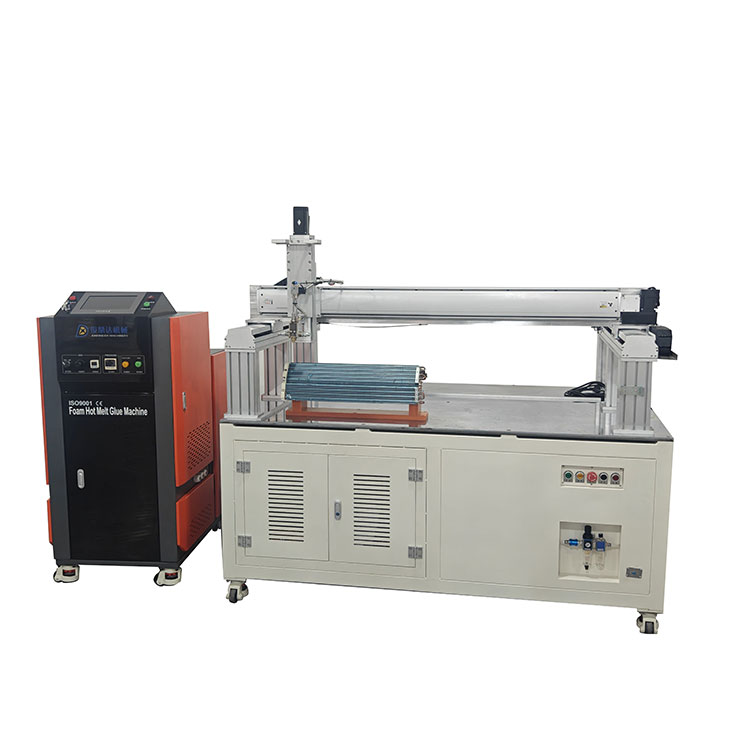

Für weitere Informationen oder um eine Demo zu vereinbaren, kontaktieren Sie uns noch heute! Aktualisieren Sie Ihre Produktionslinie mit der Advanced3-Achse-Spendmaschine für Verdampfer und liefern Präzision und Effizienz, um die modernen Fertigungsanforderungen gerecht zu werden.
